Hülsenschneider

Hülsenabstechmaschine Typ HSE 2100

Die Hülsenschneidmaschine vom Typ HSE dient zum Ablängen von Papphülsen mittels staubfreiem Quetschschnitt. Es handelt sich hierbei um einen Halbautomaten, welcher die Rohhülse einzieht und dann entsprechend dem gewählten Schnittprogramm aufteilt.

In Verbindung mit einem Rohhülsenmagazin wird die Maschine zu einem Vollautomaten aufgerüstet.

Technische Daten der abgebildeten Maschine

Rohhülsenlänge 2.100 mm
Hülseninnendurchmesser ø 6''
Hülsenwandstärke 15 mm
Hülsenmaterial Hartpapier
Hülsenabschnittslänge beliebig
Schnittgenauigkeit +/- 0,5 mm







Hülsenabstechmaschine Typ HSB 20 p

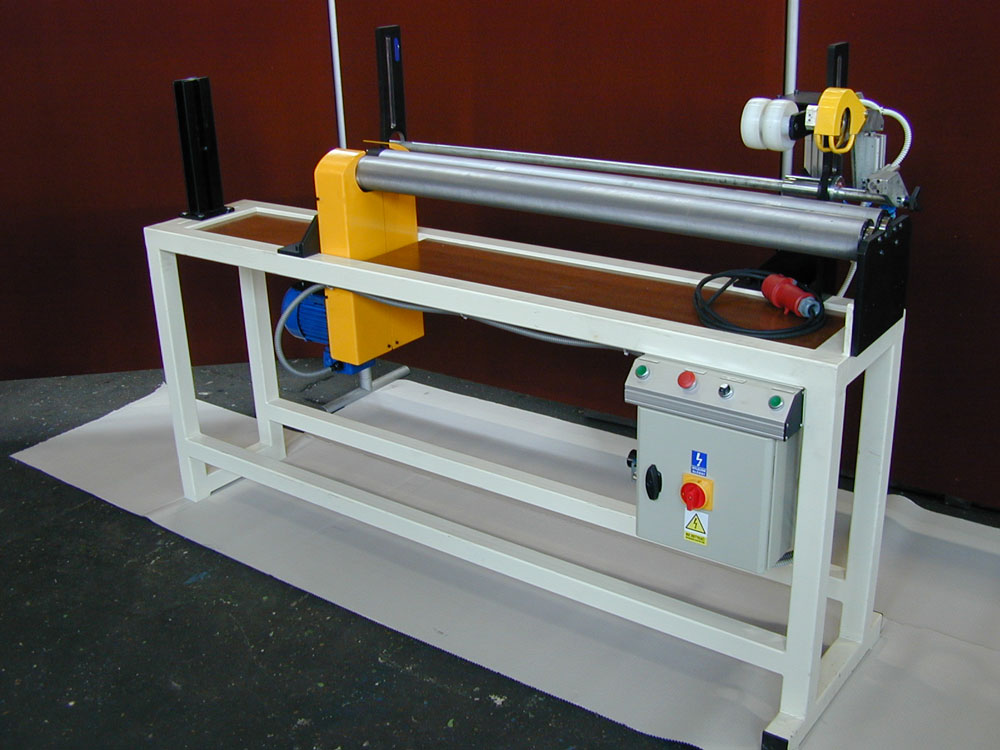

Bild-10 huelsenabstechmaschine-hsb-010Die Hülsenabstechmaschine Typ HSB 20 p dient zum Ablängen von Papphülsen mittels staubfreiem Quetschschnitt. Es handelt sich hierbei um eine manuell zu bedienende Maschine, der Sägevorschub arbeitet pneumatisch.
Der Vorteil dieses Maschinenkonzeptes liefert das Tragwalzenbett, welches die Hülse beim Schnitt vollständig abstützt.

Eine kostengünstigere Variante verfügt über einen Sägevorschub, der vom Bedienpersonal händisch auszuführen ist (Typ HSB 20 m).


Technische Daten der abgebildeten Maschine

Rohhülsenlänge 2.000 mm
Hülseninnendurchmesser ø 2'' - 6''
Hülsenwandstärke max. 10 mm
Hülsenmaterial Hartpapier
Hülsenabschnittslänge beliebig

Hülsensäge Typ HS 100 m

huelsensaege-hs100-09Die Hülsensäge Typ HS 100 m dient zum Ablängen von Papphülsen mittels Sägeschnitt. Es handelt sich hierbei um eine manuelle zu bedienende Maschine, der Sägevorschub arbeitet pneumatisch.
Das speziell ausgekleidete Gehäuse dämpft die Schallemission beim Sägevorgang.
Der Sägestaub wird mittels einer Absaugung aufgefangen.

In Verbindung mit einem Rohhülsenmagazin, einem Rohhülseneinschub, einem elektromotorisch positionierendem Längenanschlag und einem Fertighülsenauswurf wird die Maschine zu einer vollautomatischen Hülsensägeanlage aufgerüstet.

In einer Sonderausführung dieser Hülsensäge können sogar kpl. „Musterrollen“ (d. h. Hülse einschl. Papierlagen) oder sehr große Papphülsen gesägt werden.

Technische Daten der abgebildeten Maschine

Rohhülsenlänge 2.300 mm
Hülseninnendurchmesser ø 3'' - 6''
Hülsenwandstärke 30 mm
Hülsenmaterial Hartpapier
Musterrollen-Durchmesser ø 210 mm
Hülsenabschnittslänge beliebig
