Dornabwicklung

Mittels einer Dornabwicklung können schwere Coils verarbeitet werden.

Zwei solche Dornabwicklungen bilden gemeinsam mit einem Transportwagen ein Abwickelsystem, welches in Verbindung mit einem Bahnwechsler die kontinuierliche Zuführung einer Materialbahn (z. B. in einer Beschichtungsmaschine für Aluminiumfolien) ermöglicht. Während eine Dornabwicklung arbeitet, wird die anderen mit einem vollen Coil bestückt.

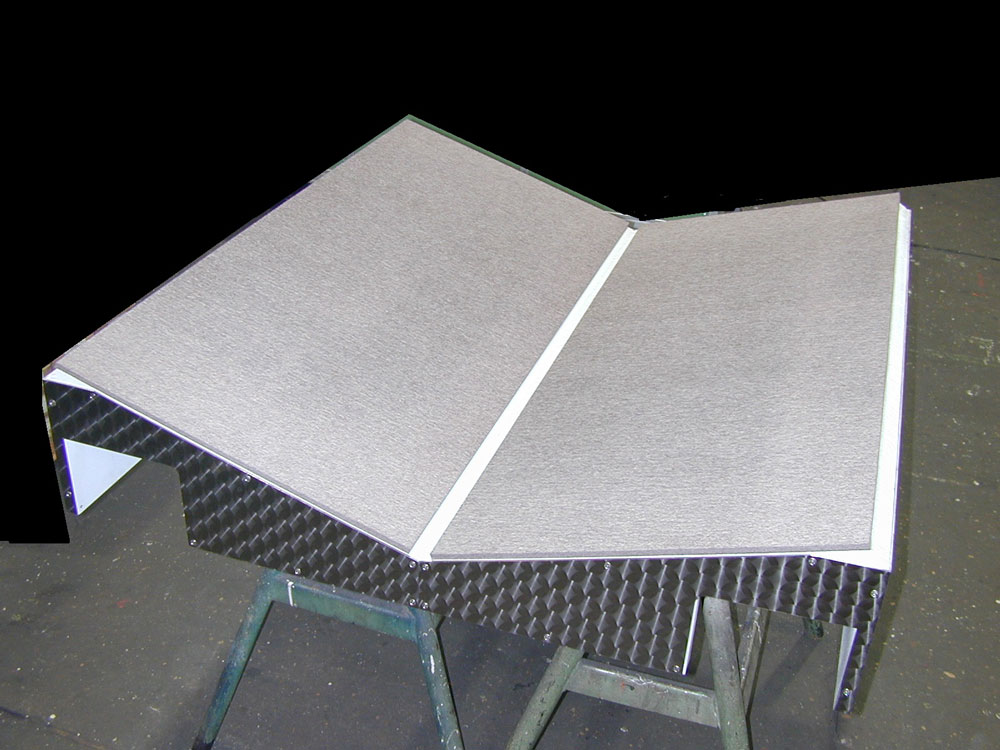

Der Transportwagen verfährt vor den beiden Dornabwicklungen und versorgt diese abwechselnd mit vollen Coils. Hierzu wird auf der Hubplattform eine Muldenpalette aufgesetzt.

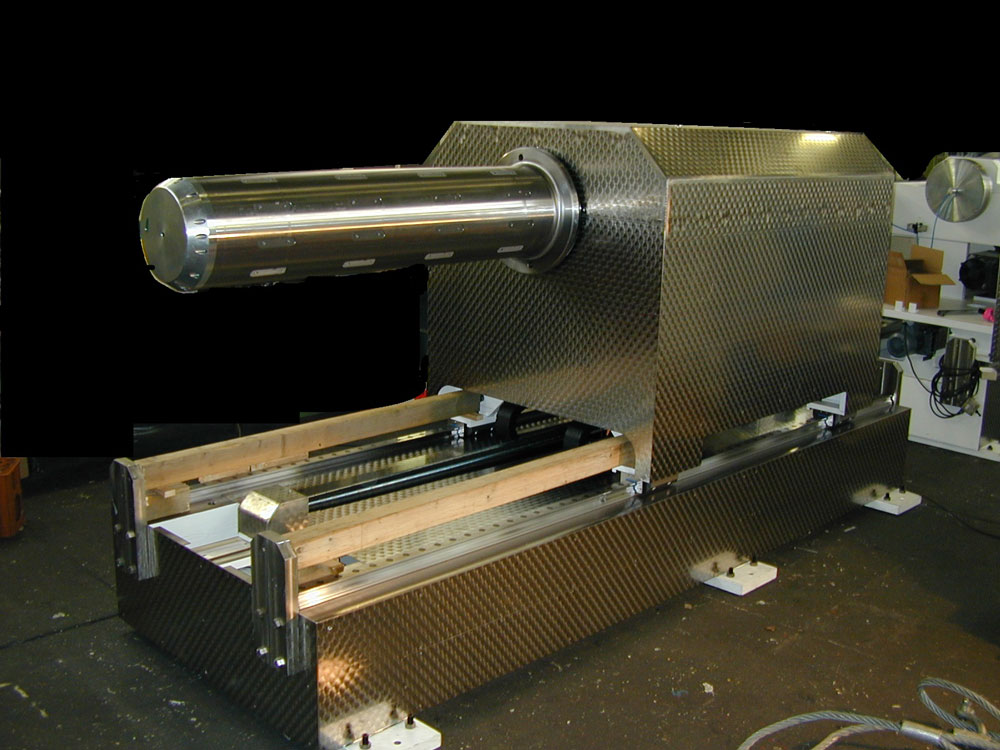

Mit dem Dorn übernimmt die Abwicklung den Coil von der Muldenpalette.



Technische Daten der abgebildeten Maschine
Arbeitsbreite: 1.600 mm
Coildurchmesser: Ø 1.800 mm
Coilgewicht: 10.000 kg
Hülseninnendurchmesser (HID): 16"
Hülsenmaterial: Papphülse
Bahnzug: 8 kN
Anlagengeschwindigkeit: 80 m/min.
