Abrollungen oder Abwicklungen werden produktspezifisch konzipiert.
Ein breites Anwendungsspektrum im Bereich des Handlings von bahnförmigen Materialien hat uns zu einem Spezialisten in Sachen Abrollungen gemacht.
Ob Sie Ihren Wickel vom Boden aufnehmen, mit einer Hebevorrichtung oder einem Hallenkran in die Abrollung einlegen, ihn antreiben oder bremsen:
Wir liefern Ihnen die Abrollung, die Sie brauchen.
Ständig neue Herausforderungen mit unterschiedlichen Materialien wie Papier, Pappe, Folien aller Art, Isolier- und Dichtungsmaterial, Textil- und Drahtgewebe, dünne Bleche, hochelastische Dämmmaterialien, Fußbodenbelag, Gummi oder drucksensible Materialien mit Trägerpapier haben unseren Wissensstand in diesem Bereich gestärkt und zu Ihrem Nutzen ausgebaut.
Hier finden Sie einige Referenzobjekte:
-
Abrollung für Tissue
Arbeitsbreite: 2.600 mm
Außendurchmesser: ø 2.400 mm
Bahngeschwindigkeit: 800 m/min -

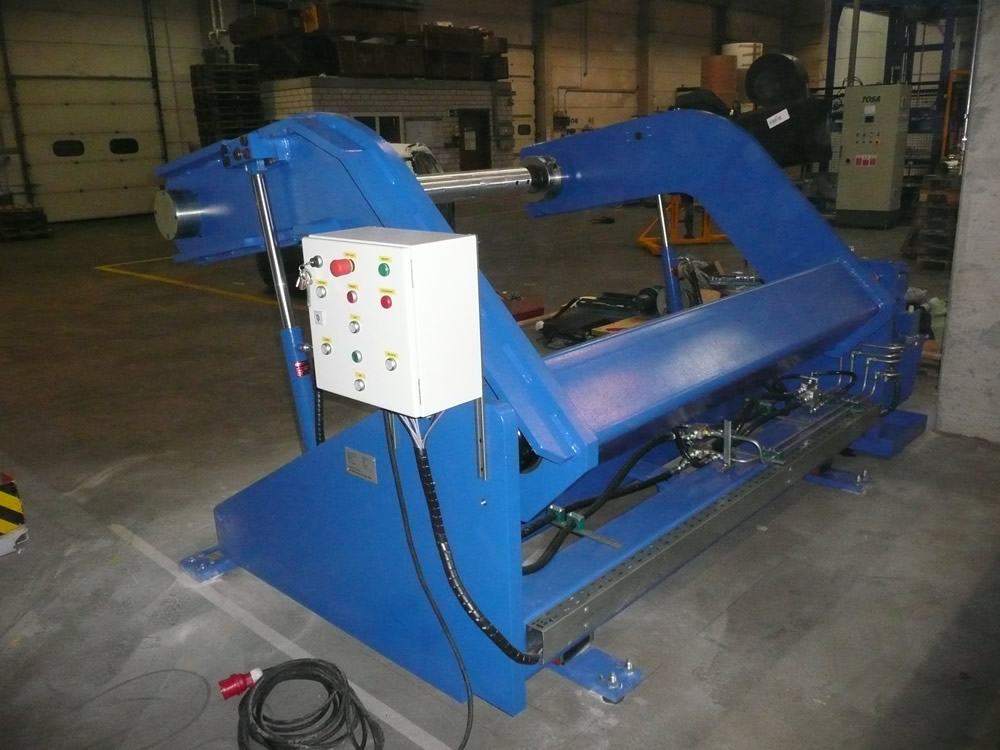

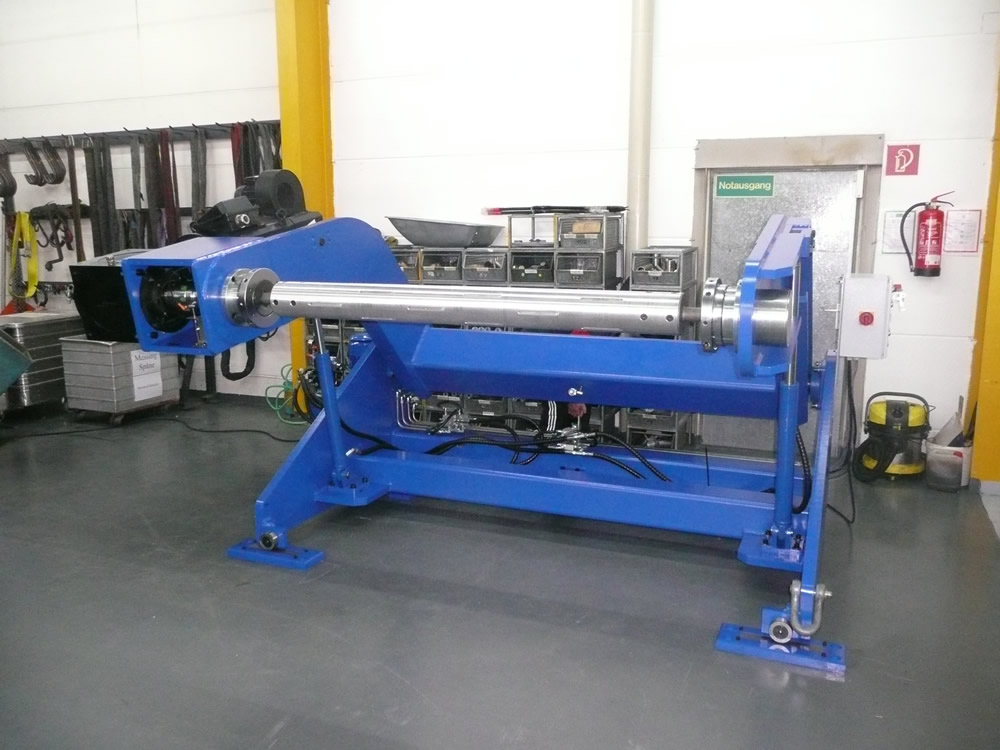

Pick-up Abwicklung mit Spannwelle
Die Pick-up Abwicklung ermöglicht eine Rollenaufnahme direkt vom Boden aus. Die Rolle wird dabei von einer Spannwelle aufgenommen.

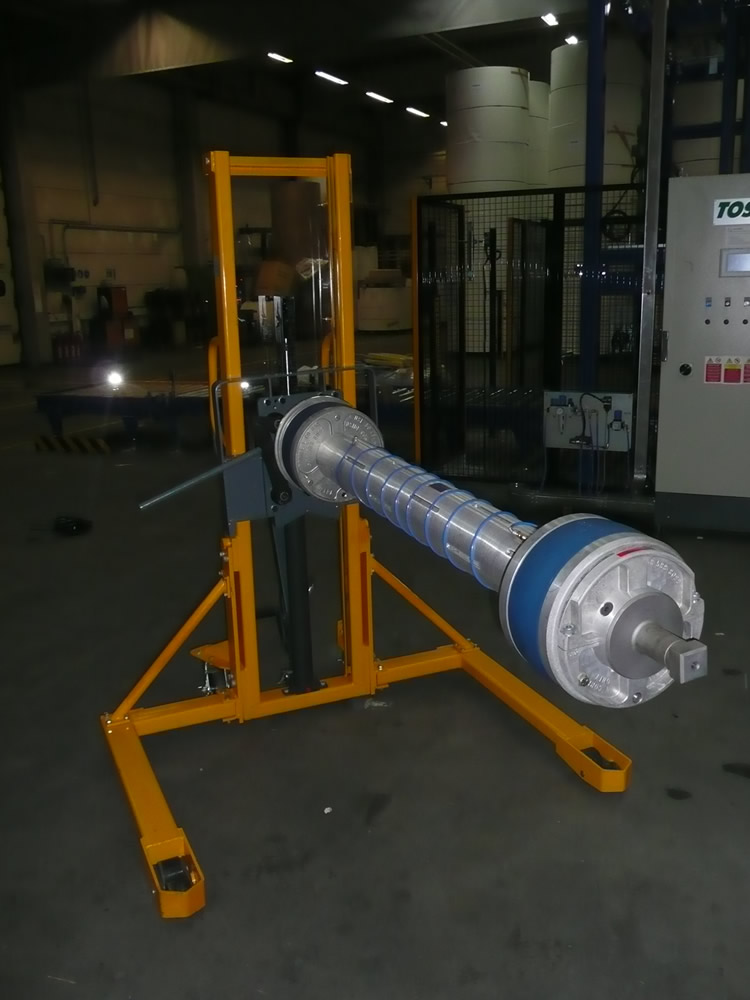

Das Spannwellen-Handling wird mit einer sogenannten Spannwellenausziehvorrichtung vereinfacht.
Technische Daten der abgebildeten Maschine
Arbeitsbreite: 1.600 mm Rollendurchmesser: ø 1.900 mm Rollengewicht: 2.500 kg Hülseninnendurchmesser (HID): ø 6" und 12" Arbeitsgeschwindigkeit: 320 m/min -
Dreharmabrollung
Diese Dreharmab- und aufwicklungen werden beispielsweise in der Bedruckung von Schlauchfolie eingesetzt. Durch jeweils 2 Aufnahmestellen für Rollen ist es möglich, eine neue Rolle aufzuschieben, während die Bahn von der anderen Rolle noch abgezogen wird bzw. die volle Rolle zu entnehmen, während die Bahn auf einer leeren Hülse aufgewickelt wird.
Rollendurchmesser: ø1.200 mm
Hülseninnendurchmesser (HID): ø 6 und ø 3" -
Mobile Abrollung
Die mobile Abrollung kann bei Bedarf in Produktionsanlagen eingesetzt werden, um eine Zwischenbahn aus Vlies oder Folie einzubringen. Die Rollenaufnahme erfolgt über eine Spannwelle in Klapp- oder Schiebelagern.
Arbeitsbreite: 1.800 mm
Rollendurchmesser: ø1.200 mm
Rollengewicht: 500 kg
Abwickelzug: 200 N
Arbeitsgeschwindigkeit: 200 m/min -
Pick-up Abrollung achslos
Die achslose Pick-up Abrollung ermöglicht eine Rollenaufnahme vom Boden oder einer geeigneten Transportpalette. Die Rolle wird dabei von beidseitig angeordneten Spannköpfen direkt in der Hülse aufgenommen. Das sonst erforderliche Handling mit Spannwellen entfällt hierbei.
Arbeitsbreite: 1.850 mm
Rollendurchmesser: ø1.300 mm
Rollengewicht: 2.500 kg
Hülseninnendurchmesser (HID): ø 3" und 6"
Arbeitsgeschwindigkeit: 120 m/min -
Abspuleinheit
Zum Abspulen von beschichteter Folienbahn mit gleichmäßiger Geschwindigkeit vor einer Beschichtungsanlage.
Arbeitsbreite: 75 mm
Bahngeschwindigkeit: 1 - 4 m/min
Schutzart: Ex 1
